keywords：無機(jī)富鋅底漆、無機(jī)富鋅涂料、水性無機(jī)富鋅底漆、溶劑型無機(jī)富鋅底漆
無機(jī)富鋅底漆主要分為水性無機(jī)富鋅漆和醇溶性無機(jī)富鋅漆。由堿金屬硅酸鹽為成份一，鋅粉及顏料為組份二，組成的雙組份分裝產(chǎn)品。該漆具有優(yōu)良的防腐蝕作用，以水為溶劑，無火災(zāi)危險，能耐400℃高溫，耐原油耐溶劑優(yōu)異。廣泛應(yīng)用于油罐、油艙、溶劑艙、壓載水艙及環(huán)境和條件較苛刻的海洋鋼鐵結(jié)構(gòu)、橋梁、煙囪等，還可以做為防銹耐熱涂料。在使用的過程中出現(xiàn)了各種疵�。喝琮斄选⑵痨F、起泡、針孔、出現(xiàn)白銹等缺陷。 （1）涂膜龜裂：過高的干膜厚度會導(dǎo)致涂層龜裂。特別是鋼結(jié)構(gòu)的內(nèi)角焊縫以及H型鋼的腹板和翼緣板的焊縫處，容易造成涂膜開裂。不同的鋼結(jié)構(gòu)對于無機(jī)富鋅底漆有著不同的干膜厚度設(shè)計要求。防銹底漆要求40～80μm，單道涂層厚度系統(tǒng)（如儲罐內(nèi)壁）要求75～100μm。通常認(rèn)為125μm以下是安全的。對于復(fù)朵結(jié)構(gòu)，使用小槍嘴噴槍多次行槍噴涂，龜裂機(jī)率更大。建議使用大槍嘴噴槍。如發(fā)現(xiàn)漆膜有過厚流掛傾向，馬上用刷子刷平。

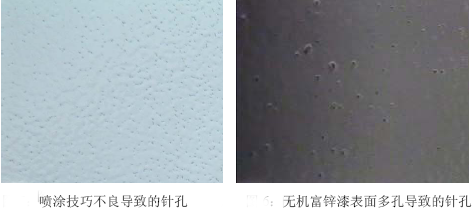

（2）起泡、針孔：無機(jī)富鋅底漆表面呈多孔的不平整性。當(dāng)溶劑型的后道漆噴涂于有孔隙的表面上時，部分溶劑滲入到孔隙里。由于減壓和瞬間的溶劑揮發(fā)導(dǎo)致表面溫度降低。隨之溫度又急劇升高使氣體和空氣膨脹。從而使孔隙中的溶劑又存在著揮發(fā)的趨勢，同時包含在底漆不平表面中的空氣要沖破漆面釋放。這些作用組合起來形成了氣泡或針孔。環(huán)境溫度越高此現(xiàn)象越嚴(yán)重。為了消除此種缺陷，可以用稀薄的中間過渡層漆，使之完全滲透到底漆的不平表面中進(jìn)行封閉，起到良好的錨固作用而減少起泡現(xiàn)象。
（3）白銹：由于無機(jī)富鋅底漆里含有大量的鋅粉，即單質(zhì)鋅。鋅的低電位決定了它的活潑性，單質(zhì)鋅和純水接觸且空氣少或根本沒有空氣時會形成大量的鋅鹽 Zn(OH)2，也就是白銹，這Zn(OH)2屬兩性氧化物，很不穩(wěn)定，微溶于水，不會形成封閉薄膜，也就沒有保護(hù)作用。如果其上層面漆厚度不夠，水分從上層漆膜較薄的部位進(jìn)入形成鋅鹽，導(dǎo)致涂層脫落。因此，在涂刷面漆之前一定要除去鋅鹽。除去的方法可以用高壓水沖洗，也可以用尼龍刷刷洗后再用清水沖洗。嚴(yán)重的可以用機(jī)械工具清除。
無機(jī)富鋅底漆表面呈多孔性，要求使用專門的封閉漆或霧噴技術(shù)；無機(jī)富鋅底漆對于涂膜厚度有著嚴(yán)格的要求，過高的干膜厚度會導(dǎo)致涂膜龜裂，一般來說，干膜厚度不超過125μm。
Related products：富鋅底漆、環(huán)氧玻璃鱗片漆、環(huán)氧煤瀝青漆
——qxjyok.com
常見漆病
下一篇：
天津市雙獅涂料有限公司 備案號：津ICP備2023003586號-1
津公網(wǎng)安備 12011402000116號
